桥梁环氧拼接胶
ML-331
环氧拼接胶产品概述
ML-331是一种无溶剂、触变型，双组份环氧浸渍树脂胶粘剂。主要成分为改性无溶剂双组份环氧树脂，分为A、B组份，膏体。主要应用于桥梁箱梁，和其他混凝土预制节段拼接。箱梁为例：需确保箱梁保节段端面整洁，进行对位，锁定装角度后，将吊装块平移30~50cm以便涂胶。两个对接胶拼面同时采用刮铲涂刮ML-331桥梁部件拼接胶,厚度控制在1~2mm，在45分钟内涂刮完成。将拼接段正式定为对拼，使两梁段收拢、压紧，拼缝宽度控制在1mm左右为宜并保证拼缝溢胶、粘贴密实。刮净拼缝溢胶,确认各管孔无溢胶堵塞,覆盖防雨。固化过程避免扰动。
预制桥梁拼接
ML-331是一种特别为预制桥梁粘接设计的无溶剂型双组份触变性环氧粘接剂。适用于基面温度在+5℃到+65℃的拼装式桥梁的粘结。A组份为白色软浆，B组份为灰色软浆。混合比例A:B=2:1 , 按照质量配比。原始包装一套18公斤，A组份12公斤，B组份6公斤。储存条件是在5℃ 到25℃干燥密封保存。原装蜜蜂条件下，ML-330保质期为：自生产日期起24个月。主要成分是改性无溶剂双组份环氧树脂胶。
ML-330由A组份和B组份一起组成。A组份树脂是白色膏体，B组份固化剂是黑色膏体，A、B混合之后呈现混凝土一样的灰色。一般混合比例为2: 1 , 预装双铁桶，A桶14公斤，B桶7公斤。储存条件是在5℃ 到30℃干燥密封保存。原装蜜蜂条件下，ML-330保质期为：自生产日期起24个月。主要成分是触变性无溶剂双组份环氧树脂拼接胶。密度为1.65kg/1±0.1kg/l (A+B 组份混合)(+20℃)。
可在潮湿或湿润基面施工
湿度高不影响硬化 硬化无收缩
高强度 弹性好
施工方便 无流挂
有各种颜色可供选择 随意搭配
KYLINT桥梁预制拼接技术
物理指标
触变性：在垂直和顶部无流挂
抗压强度：≥65N/mm² （根据温度而定）
抗剪强度：≥15N/mm²
基面处理
混凝土的龄期至少要28天，需要干净的表面。表面浮沉应该完全去除。基面必须坚固，没有任何松动的颗粒，最小抗压强度为25N/mm² ,最小拔力为1.5N/mm² 。另外要求基面状况良好，干净，无油脂、旧涂层等。
粘结基面可做预处理从而得到良好的粘结性，混凝土、砂浆和石材基面必须用高压水冲刷或打磨、凿除等机械方式处理，裂缝 需用气压的方式除尘清理。（与粘钢结构胶类似的处理方式）

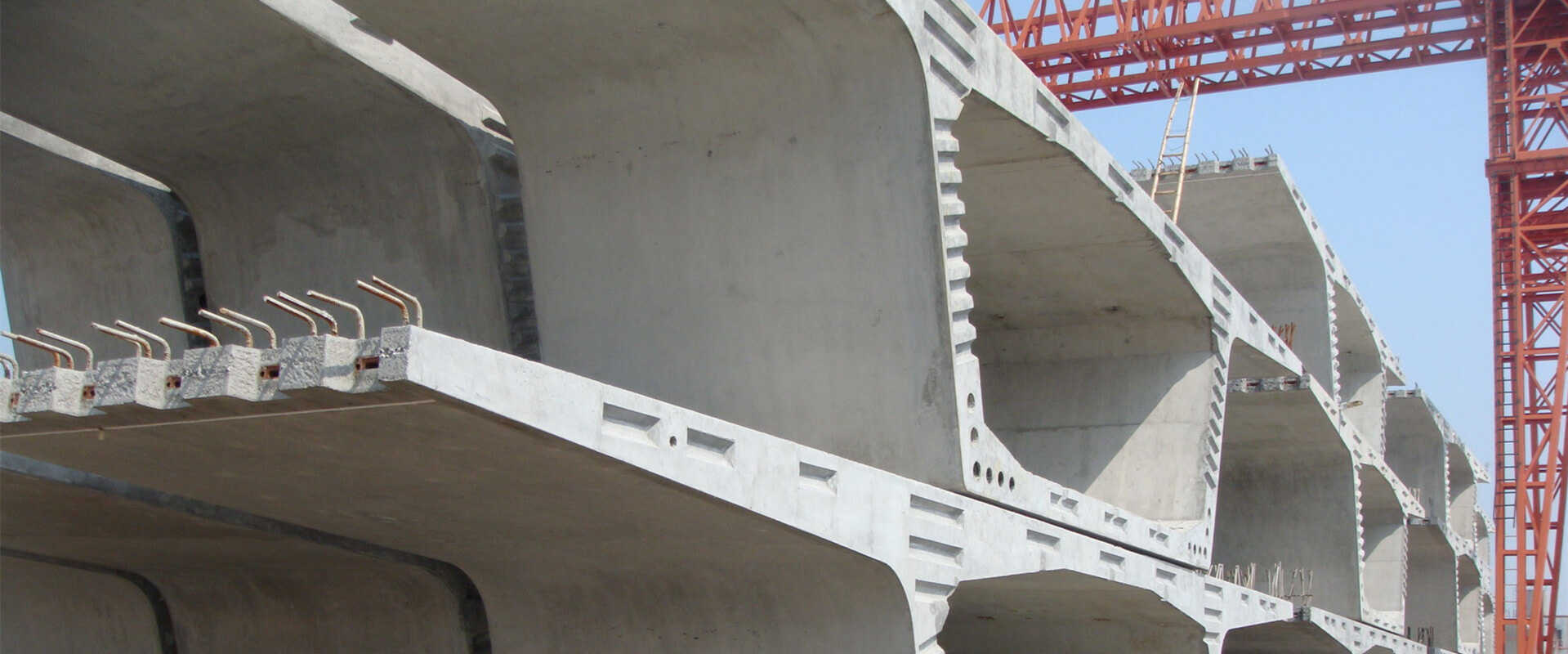

环氧胶拼接预制梁

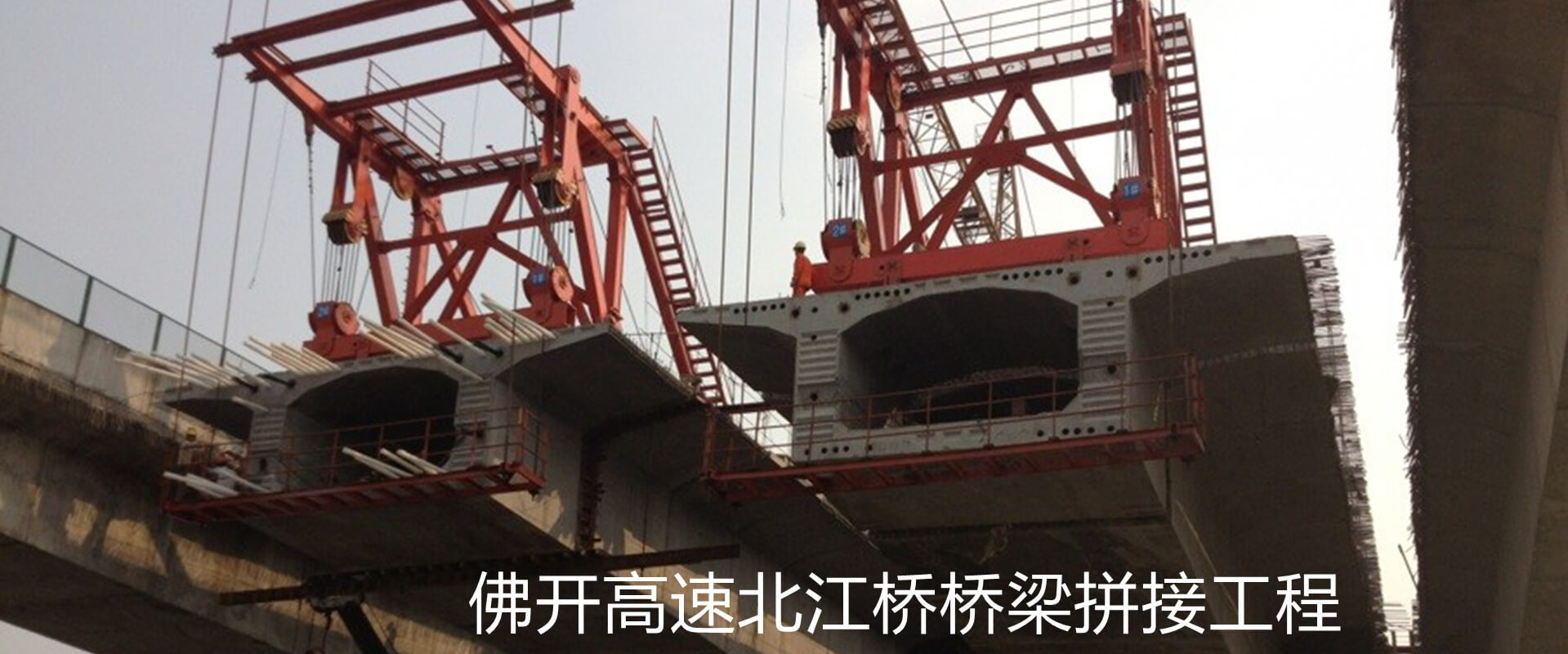

预制桥梁拼接
根据设计要求,确定桥梁预制节段拼装施工方案。安装调试桥机，桥梁箱梁预制节段运输就位，按确认 顺序准备起吊拼装清洁箱梁拼接面灰尘、坚硬石屑及混凝土残渣，需确保节段端面整洁，否则在预应力张拉时可能会使局部应力集中造成混凝土面破损。
起吊预制节段，与已拼装块段对接试拼，先进性初步对位，然后用一起进行精调，试拼符合要求后目侧拼装缝隙宽度以控制不同部位抹胶厚度，锁定装角度后，将吊装块平移30~50cm以便涂胶。
根据估计的涂胶量，按推荐的配胶比例A、B两组分，在洁净的容器中用胶料搅拌至色泽完全均匀一致。两个对接胶拼面同时采用刮铲涂刮ML-331桥梁部件拼接胶,厚度控制在1~2mm，试拼中缝隙宽的部位可多涂，涂刮胶时，要先上后下、方向一致均匀，在45分钟内涂刮完成。将待拼接段与已拼接段正式定为对拼，两节段顶、底板的临时预应力，对胶拼缝施加约0.2-0.3Mpa的预应压力，使两梁段收拢、压紧，拼缝宽度控制在1mm左右为宜并保证拼缝溢胶、粘贴密实。
刮净拼缝溢胶,确认各管孔无溢胶堵塞,覆盖防雨。固化过程避免扰动。
